磨损测量装置可以测量刚性接触网系统的接触线。测量头采用无线微型摄像机作为图像采集的关键测量部件，测量头、无线数据接收器和一根pc超高压绝缘棒组成一套完整的测量装置。
工作人员手持特高压绝缘棒推动测量头触摸每个测量点，全系统采用Zigbee技术数据无线传输测量值，无线诊断仪采集测量数据并进行数据分析和存储。无线诊断仪采用触摸屏计算机技术，操作者可以输入区域号/线号/杆号等工作区域标记。磨损测量装置使用专用软件对接触线磨损区域数据进行统计分析，并可以连接PC机进行数据交换，通过U等端口打印出指定的报告规范。

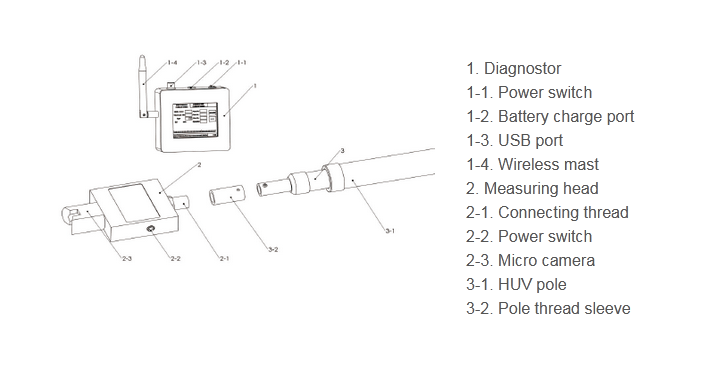

组件
技术参数
测量高度：1m~6.5m
适用范围：CT85110120150或其他；DIN 43141/TB/T2810电线
测量精度：0.02mm
数据传输：Zigbee技术，数据无线传输，地面接收终端同步显示
显示内容：立柱号、导线磨损宽度、磨损百分比提示
存储：掌声计算机（添加）实时存储
绝缘性能：适用于工频、单相（AT27.5KV、BT25KV）接触网带电工作
便携式：探头重量<；1公斤
电源：使用锂离子电池的探头和接收器
功耗：可在室温下连续工作8小时
工作环境：-10℃～+50℃
相对湿度：80%
